产品概述

艾诺仪器公司专注安规测试仪器研发30多年，参与起草了16项安规仪器国家标准和行业检定规程。

AN1636H系列智能安规综合分析仪，具有“多功能、高性能、自动化、信息化”等特点，为名类电气产品提供综合安规测试解决方案。

产品特点

五合一：交流耐压/直流耐压/绝缘电阻/交流接地/直流接地；

高性能：1%安规基本误差、耐压绝缘与接地电阻并行测试；

自动化：RS232/LAN/USB/BARCODE/IO/ALARM/HDMI等接口；

信息化：本地数据存储、数据筛选导出、MES数据库对接；

智能化：安卓平台、7吋触屏、条码识别、智能匹配等。

产品应用

音视频、信息技术和通信技术设备(GB4943.1/IEC62368-1)；

测量、控制和实验室用电气设备(GB4793.1/IEC61010-1)；

电动汽车用动力蓄电池安全要求(GB38031-2020)；

电能存储系统用锂蓄电池和电池组安全要求(GB44240-2024)；

电化学储能系统储能变流器技术要求(GBT34120-2023)；

电动汽车传导充电系统(GBT18487.1)；

地面用晶体硅光伏组件--设计鉴定和定型(IEC61215-1:2021)；

地面用太阳能光伏组件接线盒技术条件(GB/T37410-2019)；

光伏发电并网逆变器技术要求(GBTT37408-2019)；

低压开关设备和控制设备第1部分：总则(GBT14048.1/EC60947-1)。

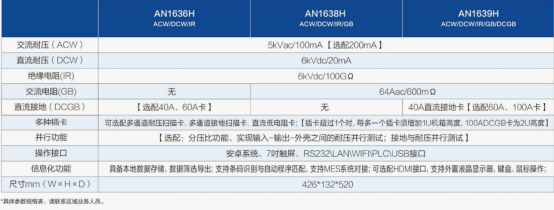

选型参考

接地电阻与绝缘耐压并行测试

AN1636H具备接地电阻与耐压绝缘并行测试功能，大幅度缩短检测时间，提高产能。

耐压分压比设置，多路并行测试

AN1636H可选配内置正负高压双输出模块，设置正压和负压的输出电压比例，实现电源类产品的输入端(LN)-PE、输出端(V+V-)-PE、输入端(LN)-输出端(V+V-)的3路并行测试。

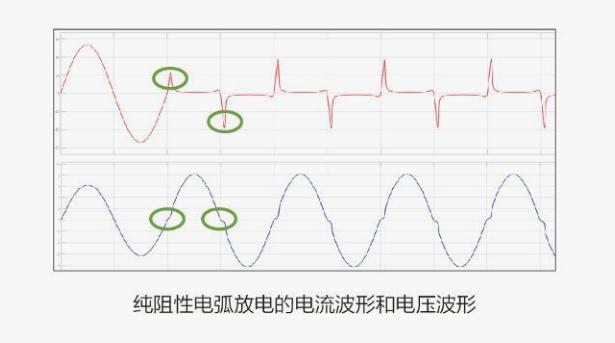

闪络与电弧

在相关安规标准中，对电气强度测试的判断依据一般要求是在规定的测试电压和测试时间条件下，绝缘体不应出现击穿和闪络。沿绝缘体表面的破坏性放电称为闪络，沿绝缘体内部的破坏性放电则称为是击穿。而电弧是一种气体放电现象，电流通过某些绝缘介质(例如空气)所产生的瞬间火花。

系列测试仪具有电弧侦测功能(ARC)，在交流耐压和直流耐压中可以设置0-9级的电弧判断等级，可侦测出耐压过程中的闪络或电弧放电。

操作人员安全的防护设计

当Interlock控制使能条件下，该信号可以作为人员进入安规测试区或者测试台光栅门被打开的侦测信号，一旦测试仪检测到该信号断路，测试仪将停止输出、并不能启动测试。

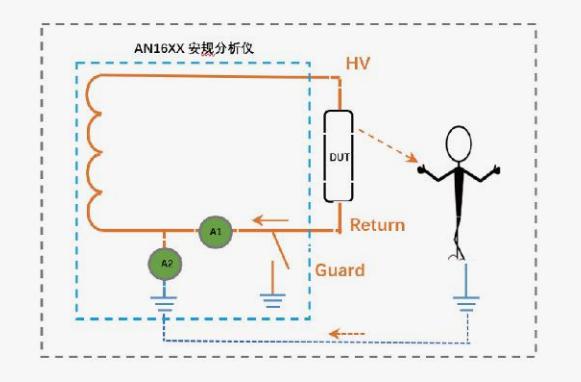

DUT接地。系列测试仪具有DUT外壳接地(Guard)或浮地(Return)两种模式选型。当选择Guard模式时，测试仪的Return端将与安全大地PE保持安全导通状态，防止耐压过程中操作人员误触DUT外壳而触电。但该模式下，通过大地的杂散漏电流将通过电流表A1，造成漏电流测试偏大、绝缘阻值偏小。

漏电保护GFI。当高压输出HV的漏电流，通过操作人员或DUT外壳泄漏到安全大地PE端时，该漏电流将通过电流表A2被侦测到，超过限值时测试仪将停止高压输出，触发GFI报警。

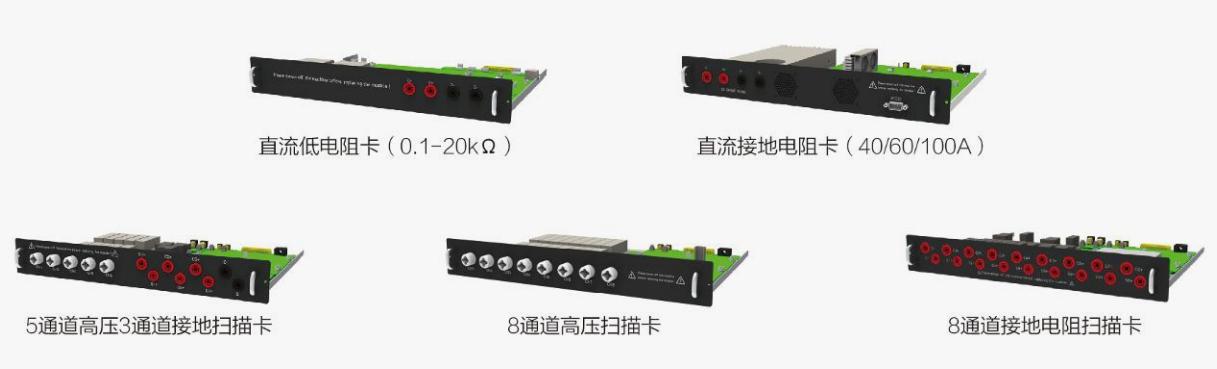

多种选配插卡
